一种改进的壁挂炉

一种新型壁挂式炉灶

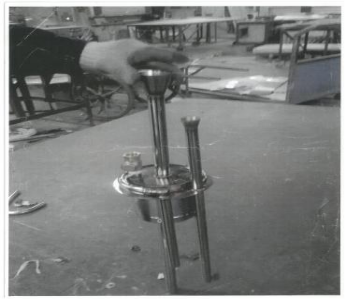

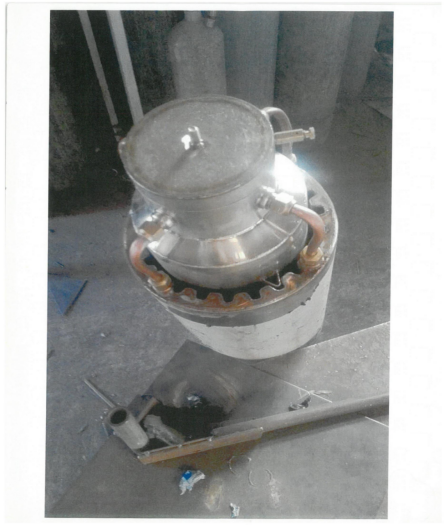

这是一种自动力强，自除尘率高，使用寿命长，节能环保的壁挂炉灶从外观分为三部分，下面是圆柱体为主体，中部是方箱形除尘部分，顶部是圆锥体烟筒。是不锈钢制品，本专利是国内拥有技术高度先进性，是属于国际先进项目。壁挂炉灶的下部是主体和核心体，核心体为硫弹型，底部是盖的形势封底，用高导材料制成。它是直接受热部分。受热室上部侧面有一向上出热水管，另一侧安全装置叫单流阀。受热室上面是真空隔离层上面是回水体，底部有一进水管，也就是真空隔离层上边是环形进水管，（也是回水管）进水管的外侧是多孔出水。在回水体中心也就是回水上中部位，有一根较粗的水管是受热室的进水管，穿过真空隔离层至受热室底部导向出水。在回水体的中部至底部引出的水管，为洗浴的温水。在核心体外侧是回水体，回水体为套筒式结构，内侧是高导不锈钢板压制成凹凸板制作管壁。进而可以提高水体余热的回收率。套筒底部有回水进水管，顶部有热水导向管。导入核心体中，核心体顶部也是盖的形势封顶，侧面配有排气阀，套筒外侧设有壁挂件。

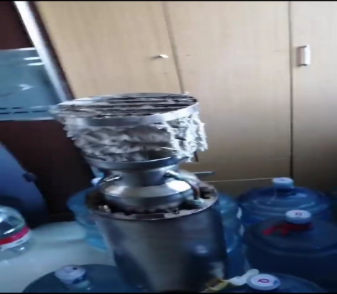

    壁挂炉灶的中部位是方箱型是除尘装置，减排PM2.5.在核心体顶部微尘仓实为圆盘。在圆盘中座落一个四柱支架，支撑着微尘网，微尘网吊挂在支架上。微尘网是用不锈钢薄板或钢网与耐火粗纤维布两个粘合在一起，然后压制成或＜90度角的曲线板，形成通气不透光有间隔的状态减排PM2.5（静时微尘落入盘中）顶部是烟筒通向室外，壁挂炉灶的中上部是活体，便于除尘和维修。本专利产品使用寿命长，自动力强90%以上，除尘效率高，节能环保，适于流水线大批量生产。具有战略意义。

本专利：自动力。附：查新新报告，可行性研究报告，商业报告，科技成果标准化评估报告，均有国家级单位所注获：中华环保联合会颁发：中国（国际）建设环境友好型社会成果展览会-----获创新品牌称号！获南京国际发明博览会获金奖，第十九届英国伦敦国际发明展金奖 （专利号201520241761.6）
